| BHM2272 CMOS解码器（二） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

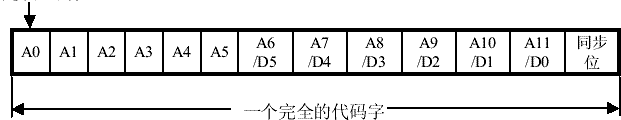

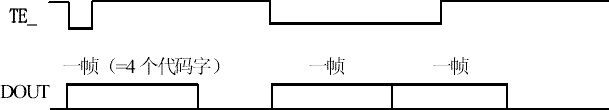

BHM2262/BHM2272最多可有12个地址位，包括6个地址/数据位。下图显示代码位和它们对应的管脚： 最先发送的位  代码字中地址和数据的关系： 0个数据位：A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 Sync位 1个数据位：A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 D0 Sync位 2个数据位：A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 D1 D0 Syne位 3个数据位：A0 A1 A2 A3 A4 A5 A6 A7 A8 D2 D1 D0 Sync位 4个数据位：A0 A1 A2 A3 A4 A5 A6 A7 D3 D2 D1 D0 Syne位 5个数据位：A0 A1 A2 A3 A4 A5 A6 D4 D3 D2 D1 D0 Syne位 6个数据位：A0 A1 A2 A3 A4 A5 D5 D4 D3 D2 D1 D0 Syne位 代码位A0～A5、A6/D5～A11/D0被管脚A0～A5、A6/D5～A11/D0的输入状态决定。例如，当A0（管脚1）输入为“高电平”时，码位A0为“1”。同样，当A0（管脚1）输入为“低电平”或“浮空”时，码位A0分别为“1”或“f”。 代码帧： 代码帧由四个连续的代码字组成。当BHM2262的TE＿脚出现“负脉冲”后，DOUT管脚输出代码帧。代码帧传输结束时，如果TE＿仍为低电平，BHM2262接着输出另一个代码帧。  单电阻振荡器： BHM2272具有内置振荡器电路，只要在OSC1和OSC2管脚之间外接一个电阻，就可构成一个精密的振荡器。为了使BHM2272能够对接收的波形正确解码，BHM2272振荡器的频率必须是BHM2262牟2.5～8倍。BHM2262、BHM2272典型的振荡器频率与电阻值的关系如下图：
推荐使用的电阻值如下表：

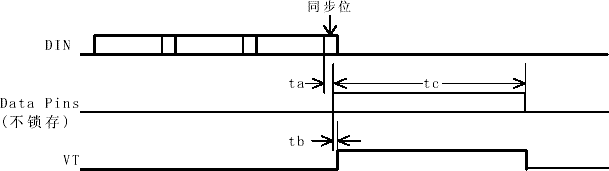

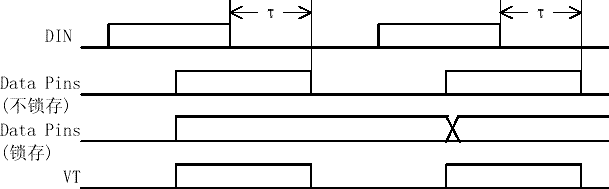

有效的代码字： 当BHM2272接收到一个代码字，如果（1）它是一个完整的代码字，（2）代码字的地址部分与地址管脚设置的地址相一致，就认为这是一个有效的代码字。在连续收到三个有效的代码字，且这三个代码字的数据部分都相同，BHM2272将：（1）数据部分从数据管脚输出，（2）VT管脚输出高电平，表示BHM2262进行了一次有效接收。下面是定时图：  ta=8个时钟周期；tb=1个时钟周期；tc=2个代码字持续时间 锁存、不锁存数据输出： BHM2272有锁存、不锁存数据输出两种类型。锁存器类型（BHM2272-Lx）在有效接收后，数据管脚输出将保持到下一次收到不同数据为止。不锁存类型（BHM2272-mx），在有效接收后，数据管脚输出公保持两个代码字的时间，之后就恢复低电平。如下图所示。  极限参数：
直流参数：

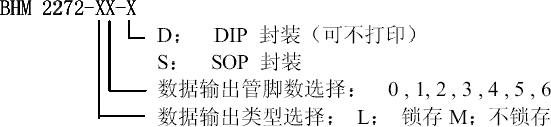

定货信息：  |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
