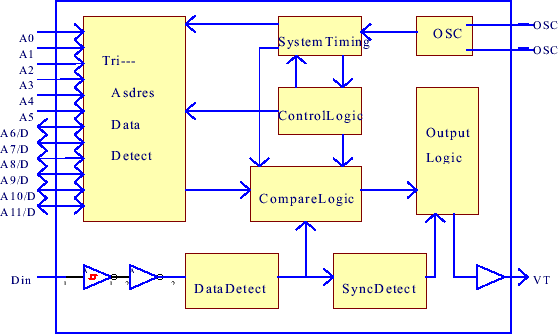

管脚名 |
I/O |
说明 |
管脚编号 |
A0~A5 |
I |
地址管脚0~5:这六个三态输入端的输入状态决定接收到的波形第0~5位应有的状态。可被设为“0”,“1”或“f”(浮空)。 |
1~6 |
A6/D5~A11/D0 |
I/O |
地址管脚6~11/数据管脚0~5:当作为地址管脚使用时(与型号有关),这些三态输入端的输入状态决定接收到的波形第6~11位应该有的状态。可被设为“0”,“1”或“f”(浮空)。当作为数据输出端时,(1)如果接收到的波形的地址部分与地址管脚设置的一致,则波形的数据部分从相应管脚输出。(2)其它情况数据管脚总是输出低电平。 |
7~8
10~13 |
Din |
I |

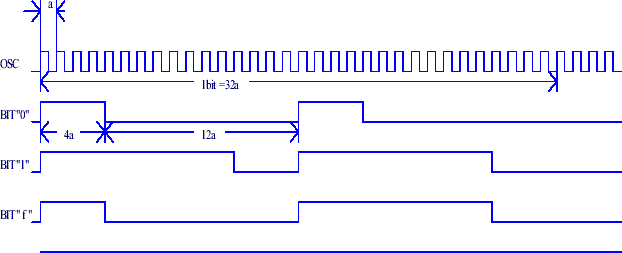

数据畭脚:编码波形从该端串行输入。 |
14 |
OSC1 |
I |
振荡器端1 |
在这两脚之间连接一个电阻,此电阻决定BHM2272的主频。 |
15 |
OSC2 |
O |
振荡器端2 |
16 |
VT |
O |
有效接收指示端:“高电平”有效。表示BHM2272接收到有效的编码波形。 |
17 |
Vcc |
|
电源 |
18 |
GND |
|
地 |
9 |
