| BHM2262 CMOS编码器（二） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

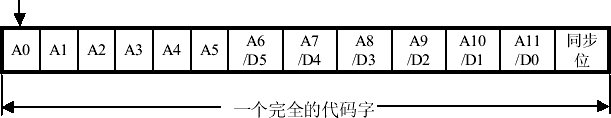

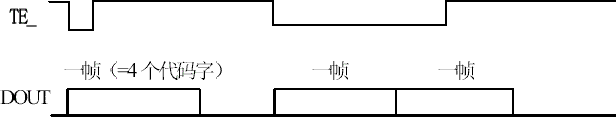

BHM2262/BHM2272最多可有12个地址位，包括6个地址/数据位。下图显示代码位和它们对应的管脚： 代码字中地址和数据的关系经： 0个数据位：A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 Sync位 1个数据位：A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 D0 Sync位 2个数据位：A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 D1 D0 Syne位 3个数据位：A0 A1 A2 A3 A4 A5 A6 A7 A8 D2 D1 D0 Sync位 4个数据位：A0 A1 A2 A3 A4 A5 A6 A7 D3 D2 D1 D0 Syne位 5个数据位：A0 A1 A2 A3 A4 A5 A6 D4 D3 D2 D1 D0 Syne位 6个数据位：A0 A1 A2 A3 A4 A5 D5 D4 D3 D2 D1 D0 Syne位 代码位A0～A5、A6/D5～A11/D0被管脚A0～A5、A6/D5～A11/D0的输入状态决定。例如，当A0（管脚1）输入为“高电平”时，码位A0为“1”。同样，当A0（管脚1）输入为“低电平”或“浮空”时，码位A0分别为“1”或“f”。 代码帧： 代码帧由四个连续的代码字组成。当TE＿管脚出现“负脉冲”后，DOUT管脚输出代码帧。代码帧传输结束时，如果TE＿仍为低电平，BHM2262接着输出另一个代码帧。  单电阻振荡器 BHM2262具有内置振荡器电路，只要在OSC1和OSC2管脚之间外接一个电阻，就可构成一个精密的振荡器。为了使BHM2272能够对接收的波形正确解码，BHM2272振荡器的频率必须是BHM2262的2.5～8倍。BHM2262、BHM2272典型的振荡器频率与电阻值的关系如下图：
推荐使用的电阻值如下表：

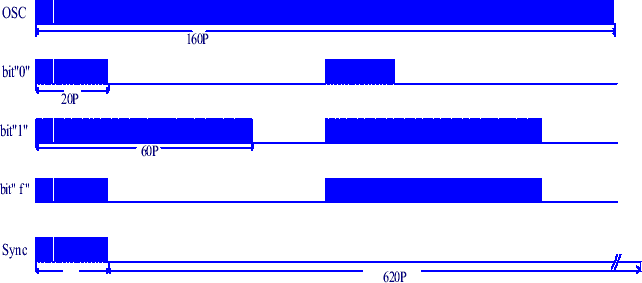

IR操作 在IR方式工作时，除输出波形有38KHz的载频以外，功能和上述相似。 代码位： 代码位被用来调制38KHz载频，可以是“0”、“1”或“f”。波形如下图所示。注意：P＝2个主钟周期。  代码字： 代码字由与RF代码字相同格式的代码位椹。 代码帧： 同样，代码帧由代码字构成，格式与RF工作方式一样。 振荡器： IR工作方式时，载频是振荡器频率的1/2。因载频为38KHz，故振荡器频率应该为76KHz左右。可在OSC1和OSC2之间使用一个160K～200KQ的振荡器电阻。注意：载波是一个50%占空比的脉冲序列。 极限参数
直流参数：

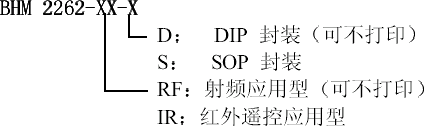

定货信息：  |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
