北京北方华虹微系统有限公司    BHM2262
BHM2262 CMOS编码器（一）
概述
    BHM2262是CMOS编码器，与BHM2272解码器构成一对编解码电路。BHM2262将从数据和地址输入管脚并行输入的“地址/数据”转换为串行的，适用于RF或IR调制的波形，由DOUT管脚输出。BHM2262最多可有12位三态地址，531441（3的12次方）个地址码，减少了地址码冲突的可能性，提高了抗非法代码扫描的能力。

特点
  • CMOS技术
  • 低功耗
  • 非常高的抗噪声能力
  • 最多12位三态地址
  • 最多6数据
  • 宽范围的工作电压：Vcc=3V－12V
  • 仅外接一个电阻构成振荡器
  • DIP或SOP封装


    • 应用

  • 汽车安全系统
  • 房门控制器
  • 遥控风扇
  • 家用安全系统/自动控制系统
  • 遥控玩具
  • 工业遥控

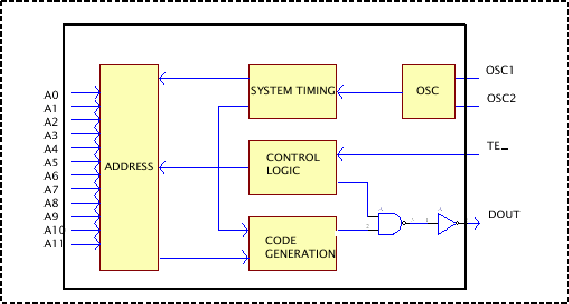

    • 框图



    管脚说明

    管脚名 I/O 说明 管脚编号
    A0～A5 I 地址0～5：这六个三态输入端的输入状态决定编码波形的第0～5位。可被设为“0”、“1”或“f”（浮空）。 1～6
    A6/D5～A11/D0 I 地址6～11/数据5～0：这六个三态输入端的输入状态确定编码波形的第6～11位。当做为地址端使用时，可被设为“0”、“1”或“f”（浮空）。做为数据端时，他们只能是“0”或“1”。 7～8
    10～13
    TE＿ I 输出使能：“0”有效。为“0”时BHM2262将编码波形由DOUT输出。 14
    OSC1 I 振荡器端1 在这两脚之间连接一个电阻，此电阻决定BHM2262的主频。 15
    OSC2 O 振荡器端2 16
    DOUT O 数据输出：编码后的波形从此管脚串行输出。TE＿为高电平时，DOUT输出低电平。 17
    VCC   电源 18
    GND   地 9

    功能说明

        当TE＿置“0”时，BHM2262将从A0～A5和A6/D5～A11/D0管脚输入的“地址/数据”转换为专用的波形由DOUT输出。DOUT输出提供给RF调制器或IR转换器，然后用无线电波或红外线交“地址/数据”信息发射出去。发射的无线电波或红外线被RF解调器或IR接收器接收并恢复为原波形。然后，BHM2272对波形译码。如果地址正确，就将其中的数据由相应管脚输出。至此，完成了一次编解码。

    RF操作

    代码位
        代码位是编码波形的基本成分。分为AD（地址/数据）位和SYNC（同步）位两种。

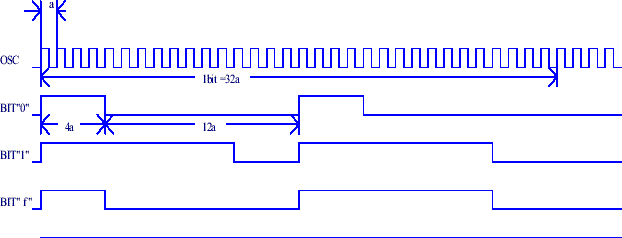

    地址/数据（AD）拉波形：
        一个AD位能被设置为“0”、“1”或“f”，分别对应“低电平”，“高电平”和“浮空”状态。一位波形由2个脉冲周期组成。每个脉冲周期持续时间为16个OSC（主频）周期。参见下图：


    同步（Sync.）位波形：
        同步位波形是宽度为1/8位（4个主频周期），持续时间为4位（128个主频周期）的正脉冲。参见下图：


    代码字：
        一组代码位称为代码字。一个代码字由12个AD位，跟一个同步位组成。12个AD们由对应的A0～A5、A6/D5～A11/D0管脚的输入决定。当BHM2262的A0～A5、A6/D5～A11/D0管脚中的某些被作为数据使用时，地址位将相应减少。
        例如，要求有3们数据时，地址就减少到9位，传送格式是：
