| 双总线无极性，V－T变换器（二） |

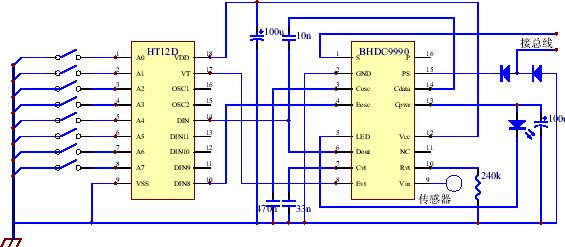

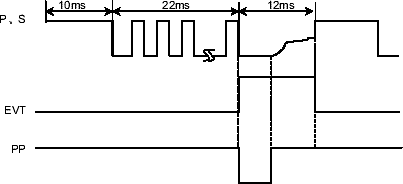

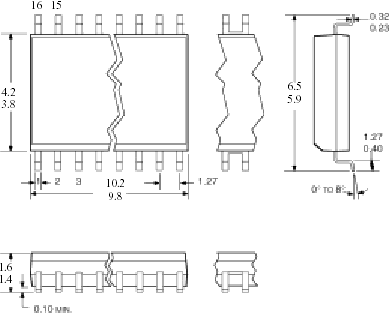

| 功能说明 1、P、S总线信号 两根总线中一根作为地线，另一根作为信号线。由于总线信号经过无极性桥进入电路，在连接时P和S端可任选一端作为地，另一端作为总线正端。为说明方便起见，在这里假设S端为总线地，P端作为总线正端。 图A1中表示了一个典型应用系统的信号波形。总线首先给出一个10ms宽的高电平。在此时间段中总线信号为直流稳压电源提供电能。 10ms后，总线发送4组地址、数据，信号频率为13KHZ，每位数据占3倍的信号周期。用户可根据自己系统的情况调整地址、数据信号的发送组数和频率。但当频率调整物应相应调整CDATA端外接的电容值，以便获得最好的数据分离效果。 地址、数据信号发送结束后，P线被置高，待接收负脉冲。共等待12ms后重复下个周期。 在图A1中看到，地址、数据信号发送结束后P线并非为高，这是因为BHDC9990已经进行了V－T变换，并将P线拉低。负脉冲的宽度即为返回信号。 2、直流稳压电源 总线上的信号有两个作用，一是传送地址、数据码；另一个是为直流稳压电源提供电能。直流稳压电路利用稳压管莥基准电压，并经过电流驱动电路産直流稳压电源。 电路中采用恒流源给稳压管提供电流，使得稳压管上产生的电压基准极其稳定，电源电压纹波在小于10mV。电源电路中采取了温度补偿措施，使得电源电压温度特性良好。 3、信号分离 信号分离电路将地址、数据信号从总线信号中分离出来，由DOUT端输出到解码器。输出信号符合CMOS电平逻辑。DOUT端采取了限幅机制，以防止输出到解码电路的信号幅度太大。 4、V－T变换  图A2 V-T变换时序图 V－T变换电路将传感器善恶的电压信号按比例转换成脉宽信号由总线返回。信号时序图如图A2所示，在常态时，EVT端为低电平，禁止V－T变换。当总线发送的地址、数据信号被解码器验证后，解码器向EVT端发送一个高电平，使负脉冲开始。经过时间t后，负脉冲结束。负脉冲宽度t和VIN上的电压值成比例，比例大小由RVT和CVT端外接的电阻和电容值决定。电容接在CVT端与GND端之间，电阻接在RVT端和GND端之间。图A2中的PP信号加到总线上即可将脉宽信号返回。 典型应用电路 图A3是BHDC9990与串行解码器HT12D配合的典型应用电路原理图。该图给出了BHDC9990的典型外围电路。  BHDC9990的SOP封装尺寸示意图（单位以毫米表示）  |
