BHDC9990用于双总线巡回检测系统，主要功能是将电压信号按比例转换为脉宽信号（V－T变换）。与解码芯片配合使用可以实现双总线上的多点检测。
BHDC9990内部包含一个无极性变换桥路，一个直流稳压电源电路，一个电源/地址友信号分离电路，一个V－T变换电路和一个振荡器电路。
无极性桥使双总线上的两路信号实现无极性地拉入芯片，使安装方便，安装调试故障率降低。
BHDC9990内部带有直流稳压电源电路。可直接利用总线信号産直流电源。无须为芯片另外提供电源。另外该稳压电源还右以为其他电路提供工作电源。
BHDC9990内部的电源/地址码信号分离电路可从总线信号中分离出地址码信号，并输出给解码器。信号符合CMOS电平逻辑。
内部振荡器可发出脉冲信号驱动发光二极管，全球报警与线路检测。
BHDC9990采用SOP16窄跨度封装形式，便于使用者缩小产品体积，降低成本。
极限参数（环境温度25℃下）
总线电压范围，VPS---- ;-0.6V TO +36V
直流电源输出电流，ICC----10mA
工作温度范围，TA---- -20℃ to +75℃
储藏温度，TS---- -55℃ to +150℃
静电保护电压，VESD----2KV
特点：
双总线结构，无额外电源需求
无极性转换便于安装
总线电压范围宽：16－30V
功耗低，静态平均电流小于0.3mA
提供直流稳压电源
SOP16窄跨度封装
管脚说明
| 管脚号 |
管脚名 |
功能 |
| 1 |
S |
串行总线I |
| 2 |
GND |
地 |
| 3 |
COSC |
振荡器外界电容 |
| 4 |
EOSC |
振荡器使能端，高电平允许振荡器工作 |
| 5 |
LED |
外接报警发光二极管 |
| 6 |
DOUT |
串行数据信号输出 |
| 7 |
CVT |
外接V－T变换电容 |
| 8 |
EVT |
V－T变换使能端，上升沿启动V－T变换 |
| 9 |
VIN |
V－T变换电压输入 |
| 10 |
RVT |
外接V－T变换比例调整电阻 |
| 11 |
NC |
空脚，须悬空 |
| 12 |
VCC |
直流稳压输出 |
| 13 |
CPWR |
外接直流稳压电源电容 |
| 14 |
CDATA |
外接串行数据输出耦合电容 |
| 15 |
PS |
桥路输出 |
| 16 |
P |
串行总线引入 |

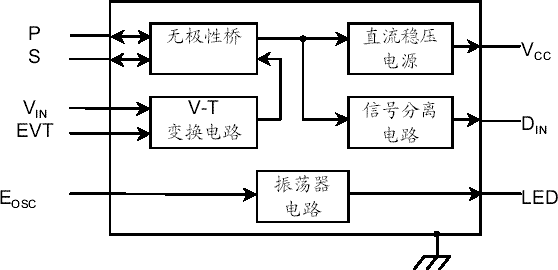

功能框图
电特性（典型状态下）
总线输入高电平电压VP，S＝24V，环境温度TA＝25℃，稳压电源输出电流ILOAD＝0mA，除非另有说明。
| 参数名称 |
符号 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
| 总线输入高电平电压 |
VPS |
|
16 |
24 |
30 |
V |
| 直流稳压电源输出电压 |
VCC |
|
7.40 |
7.70 |
8.00 |
V |
直流稳压电源
输出电压变化 |
△VCC |
TA=-20℃～+85℃ |
－ |
0.01 |
- |
V |
| VPS=16V～30V |
－ |
0.07 |
- |
V |
| 直流稳压电源内阻 |
R |
|
－ |
30 |
- |
Ω |
| 直流稳压电源电压纹波 |
VriDDle |
VCC端接100uF滤波电容 |
－ |
- |
10 |
mV |
| V－T变换时间精度 |
△T |
TA＝0℃～+40℃ |
－ |
- |
15 |
uS |
| VPS＝16V～30V |
－ |
- |
30 |
uS |
| 串行数据输出高电平电压 |
VDOH |
外接22nF耦合电容 |
VCC-0.5 |
- |
- |
V |
| 串行数据输出低电平电压 |
VDOL |
外接22nF耦合电容 |
－ |
- |
0.5 |
V |
| 振荡信号周期 |
tosc |
外接470nF耦合电容 |
－ |
1 |
- |
S |
| 振荡信号低电平电压脉宽 |
tpw |
外接470nF耦合电容 |
|
15 |
- |
mS |
| 输入高电平电压（注1） |
VIH |
|
VCC-0.5 |
- |
|
V |
| 输入低电平电压（注1） |
VIL |
|
|
- |
0.5 |
V |
| V－T变换输入电压 |
VIN |
|
0.75 |
- |
VCC |
V |
注：1、此处高低电平值是针对管脚EVT和EOSC而言的。

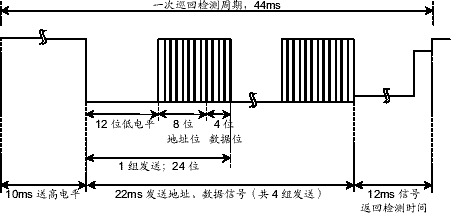

图A1 总线时序图
|
