BHDC1219电池保护电路是北京华虹集成电路设计公司开发的产品，其功能、性能指标均不低于国外同类产品MM1291，S-823*系列，MC3348等，且价格便宜的多，欢迎选用。
特点：
A、内建精密电压检测电路
B、很宽的工作范围：1.5V～16V
C、过充电检测延迟时间可通过外部电容调节：20mS～10S
D、功耗低：正常工作时－7.5uA 过放电保护后－0.1uA
E、体积小：SOP－8脚封装 4.4mm×5.2mm
F、使用方便

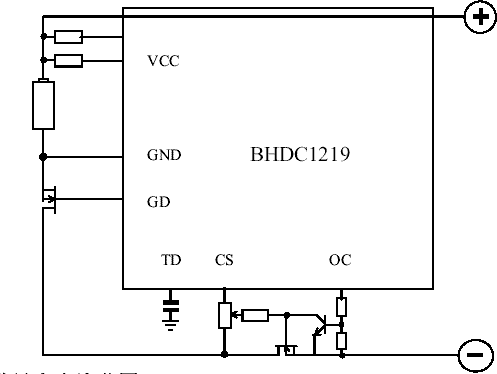

使用方法：
电参数最大允许范围：
| 参数名称 |
术语 |
规格 |
单位 |
| 保存温度 |
TSTA |
-40～+125 |
℃ |
| 工作温度 |
TOPR |
-20～+70 |
℃ |
| 电源电压 |
VCC |
-0.3～+18 |
V |
| CS端电压 |
VCS |
-0.6～VCC |
V |
主要技术指标：
| 参数名称 |
术语 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
| 功耗电流（Vcc） |
Icc |
Vcc=3.5V |
|
8.0 |
11.0 |
uA |
| 功耗电流（Vin） |
Iin |
Vin=3.5V |
|
2.0 |
3.0 |
uA |
| 功耗电流（vCC,vIN） |
Iop1 |
Vcc=Vin=1.9V |
|
0.7 |
1.0 |
uA |
| 功耗电流（Vcc,Vin） |
Iop2 |
Vcc=Vin=1.0V |
|
|
0.17 |
uA |
| 过充电检出电压 |
Valm |
Ta=-20℃～70℃ |
4.20 |
4.25 |
4.30 |
V |
| 过充电恢复电压 |
Valml |
|
3.96 |
4.05 |
4.14 |
V |
| 过放电检出电压1 |
Vs1 |
Vcs<0.05V |
2.50 |
2.60 |
2.70 |
V |
| 过入电检出电压2 |
Vs2 |
Vcs>0.05V |
2.30 |
2.40 |
2.50 |
V |
| 过放电恢复电压 |
Vdf |
|
2.78 |
2.90 |
3.02 |
V |
| 启动电压 |
Vst |
Vcc=Vin=2.75V
Vcs:0→-0.5V |
-0.3 |
-0.1 |
|
V |
| 过流检出电压 |
Vcs |
|
0.09 |
0.10 |
0.11 |
V |
| 过流保护解除条件 |
|
负载断开 |
| 过充电保护抗干扰能力 |
Talm |
Vcc=Vin=2.75V
Ctd=0.082uF |
0.5 |
1.0 |
1.5 |
S |
| 过放电保护抗干扰能力 |
Tod |
|
5 |
10 |
15 |
mS |
| 过流保护抗干扰能力 |
Tod1 |
|
5 |
10 |
15 |
mS |
| 最小工作电压 |
Vop |
|
|
|
1.2 |
V |
| GD端输出电压H |
Vgdh |
|
Vcc-0.3 |
Vcc-0.1 |
|
V |
| GD端输出电压L1 |
Vgdl1 |
|
|
|
0.3 |
V |
| GD端输出电压L2 |
Vgdl2 |
|
|
|
0.4 |
V |
| OC端输出电流 |
Ioc |
|
|
|
-30 |
uA |
|
